Cẩu Tháp Vận Thăng Zoomlion – Giải Pháp Nâng Hạ Cho Công Trình Cao Tầng
Cẩu tháp vận thăng quyết định nhịp độ thi công phần thân của mọi công trình cao tầng: cẩu tháp nâng thép, cốp pha, bê tông và cấu kiện đúc sẵn; vận thăng đưa người và vật tư rời lên từng sàn. Trang này giới thiệu các dòng cẩu tháp Zoomlion đang được chúng tôi cung cấp tại Việt Nam, cách đọc mã model, tiêu chí chọn máy theo công trình và những chi phí quý khách cần tính trước khi đầu tư.

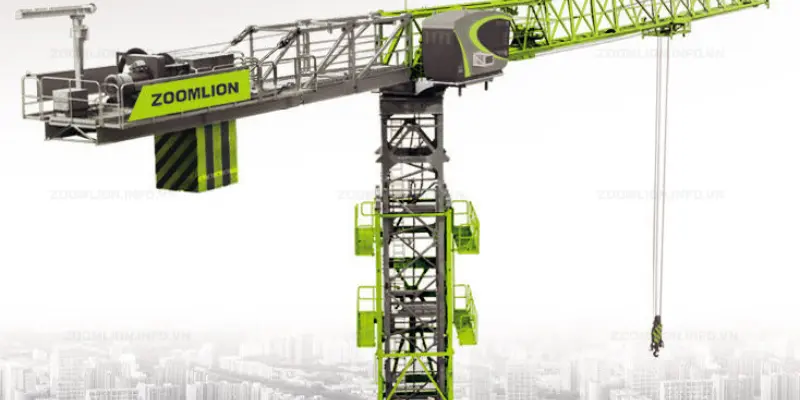

Cẩu tháp vận thăng là gì? Vai trò trên công trường
Cẩu tháp vận thăng là cụm thiết bị nâng hạ cố định phục vụ thi công theo chiều cao, gồm hai nhóm máy có chức năng khác nhau và bổ trợ cho nhau.
Cẩu tháp (tower crane)
Cẩu tháp là thiết bị nâng có thân tháp thẳng đứng, cần nằm ngang hoặc cần nâng hạ góc, quay toàn vòng 360°. Cẩu tháp đảm nhận các mã hàng nặng và cồng kềnh: bó thép, cốp pha định hình, phễu đổ bê tông, dầm thép, cấu kiện bê tông đúc sẵn.
Năng lực cẩu tháp không đo bằng một con số "sức nâng" duy nhất. Tải trọng cho phép giảm dần khi móc càng xa thân tháp. Vì vậy kỹ sư chọn cẩu dựa trên biểu đồ tải (load chart): tải trọng tối đa gần thân tháp, tải đầu cần ở tầm với lớn nhất và mô men nâng định mức.
Vận thăng (construction hoist)
Vận thăng là thiết bị nâng dạng lồng chạy trên khung tháp dẫn hướng gắn vào mặt ngoài công trình, dùng chở công nhân và vật tư rời như gạch, vữa, thiết bị MEP, vật liệu hoàn thiện. Vận thăng giải phóng cẩu tháp khỏi các chuyến hàng nhẹ, để cẩu tháp tập trung vào mã hàng nặng trên đường găng tiến độ.
Điểm nhiều chủ đầu tư bỏ qua: tiến độ phần thân thường bị nghẽn không phải vì cẩu tháp yếu, mà vì cẩu tháp phải "gánh" cả việc của vận thăng.

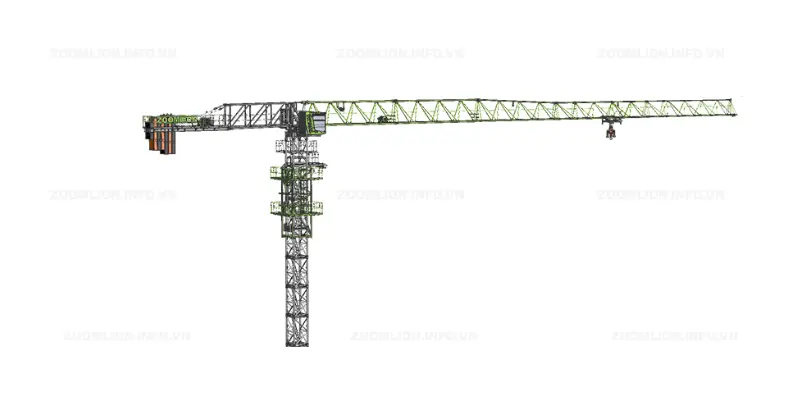

Các dòng cẩu tháp Zoomlion đang cung cấp
Danh mục cẩu tháp Zoomlion hiện chúng tôi phân phối gồm 5 model thuộc hai nhóm cấu hình: cẩu tháp đầu bằng R-series và cẩu tháp cần trục nâng L-series.
Cách đọc mã model cẩu tháp Zoomlion
Mã model Zoomlion cho biết nhanh cấu hình và cấp tải của máy:
- Chữ cái đầu: R là dòng đầu bằng (flat-top) thế hệ R; L là dòng cần trục nâng (luffing jib).
- Nhóm số thứ nhất: cấp mô men nâng của máy (đơn vị t·m) – con số càng lớn, máy càng mạnh ở tầm với xa.
- Nhóm số sau dấu gạch ngang: tải trọng nâng tối đa (tấn), ví dụ "-10" là 10 tấn, "-20" là 20 tấn.
- Hậu tố chữ (RA, RB…): phiên bản, cấu hình trong cùng model.
Ví dụ: R370-20RB là cẩu tháp đầu bằng, cấp mô men 370 t·m, tải nâng tối đa 20 tấn. Thông số chi tiết của từng cấu hình luôn phải đối chiếu theo datasheet của đúng phiên bản máy.
Cẩu tháp đầu bằng R-series: R135-10RA, R275-10RB, R370-20RB
Cẩu tháp đầu bằng không có đỉnh tháp và dây giằng cần phía trên, nên chiều cao phần đầu thấp. Cấu hình này thuận lợi khi nhiều cẩu tháp làm việc gần nhau trên một mặt bằng, hoặc công trình nằm trong vùng hạn chế độ cao tĩnh không.
- R135-10RA – cẩu tháp đầu bằng cấp 135 t·m, tải nâng tối đa 10 tấn. Phù hợp nhà ở, chung cư quy mô vừa, nhà xưởng nhiều tầng, nơi mã hàng phổ biến là thép, cốp pha và phễu bê tông.
- R275-10RB – cùng tải tối đa 10 tấn nhưng cấp mô men 275 t·m, tức nâng được tải lớn hơn ở tầm với xa. Lựa chọn hợp lý khi mặt bằng rộng, cẩu phải phủ nhiều block hoặc đặt xa mép công trình.
- R370-20RB – model đầu bằng mới của Zoomlion, cấp 370 t·m, tải tối đa 20 tấn. Dành cho công trình cao tầng lớn, nhà công nghiệp nặng, công trình dùng cấu kiện đúc sẵn kích thước lớn.
Cẩu tháp cần trục nâng L-series: L125-10RA, L760
Cẩu tháp cần trục nâng (luffing jib) thay đổi tầm với bằng cách nâng hạ góc cần thay vì chạy xe con trên cần nằm ngang. Bán kính quay của cần khi dựng đứng nhỏ, nên máy làm việc được trong khu đô thị chật, sát nhà dân hoặc khi phải tránh không phận của công trình lân cận.
- L125-10RA – cẩu tháp cần trục nâng cấp 125 t·m, tải tối đa 10 tấn. Phù hợp công trình cao tầng trong phố, mặt bằng hẹp, nhiều cẩu đặt gần nhau.
- L760 – cẩu tháp cần trục nâng hạng nặng cấp 760 t·m, dành cho siêu cao tầng, kết cấu thép lớn và công trình hạ tầng đặc thù. Tải trọng tối đa và cấu hình cụ thể phụ thuộc phiên bản máy, chúng tôi tư vấn theo yêu cầu dự án.

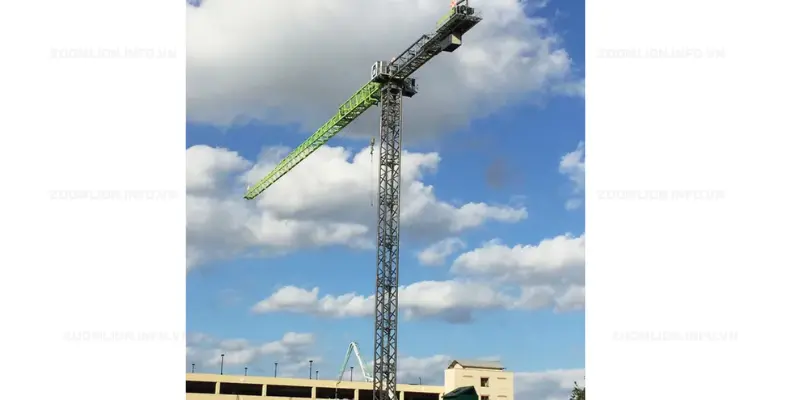

So sánh nhanh 5 model cẩu tháp Zoomlion
|
Model |
Cấu hình |
Cấp mô men nâng |
Tải nâng tối đa |
Phân khúc công trình phù hợp |
|
R135-10RA |
Đầu bằng (flat-top) |
135 t·m |
10 tấn |
Nhà ở, chung cư vừa, nhà xưởng nhiều tầng |
|
R275-10RB |
Đầu bằng (flat-top) |
275 t·m |
10 tấn |
Mặt bằng rộng, cần tầm với xa |
|
R370-20RB |
Đầu bằng (flat-top) |
370 t·m |
20 tấn |
Cao tầng lớn, cấu kiện đúc sẵn nặng |
|
L125-10RA |
Cần trục nâng (luffing) |
125 t·m |
10 tấn |
Cao tầng trong phố, mặt bằng hẹp |
|
L760 |
Cần trục nâng (luffing) |
760 t·m |
Theo phiên bản |
Siêu cao tầng, kết cấu thép, hạ tầng lớn |
Bảng tổng quan danh mục cẩu tháp Zoomlion. Chiều dài cần, tải đầu cần, chiều cao tự đứng và tốc độ nâng được cung cấp theo datasheet từng phiên bản khi quý khách yêu cầu báo giá.
Nếu chưa chắc model nào phù hợp, quý khách có thể gửi mặt bằng tổng thể và danh sách cấu kiện nặng nhất cho đội ngũ kỹ thuật Zoomlion để được đề xuất phương án bố trí cẩu.

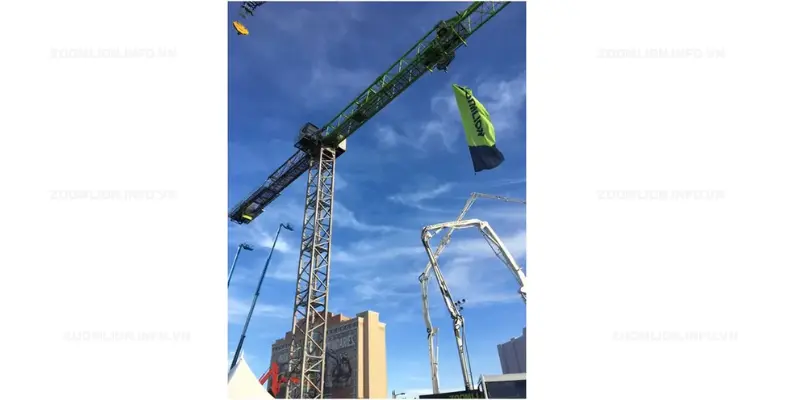

Cách chọn cẩu tháp vận thăng phù hợp công trình
Chọn cẩu tháp vận thăng đúng là bài toán của bốn biến số: tải trọng, tầm với, chiều cao và mặt bằng. Chọn thừa làm tăng chi phí thuê, vận chuyển, móng; chọn thiếu buộc phải chia nhỏ cấu kiện hoặc bổ sung cẩu, làm chậm tiến độ.
Xác định cấu kiện nặng nhất và vị trí xa nhất
Bắt đầu từ hai câu hỏi: mã hàng nặng nhất là gì, và nó phải đặt ở vị trí xa thân tháp nhất là bao nhiêu mét. Cặp số này phải nằm trong biểu đồ tải của máy, kèm hệ số dự phòng cho móc, cáp, phụ kiện treo.
Ví dụ: hai model R135-10RA và R275-10RB cùng tải tối đa 10 tấn, nhưng ở tầm với xa, R275-10RB nâng được tải lớn hơn đáng kể nhờ cấp mô men gần gấp đôi. Khi cấu kiện nặng nằm ở mép xa công trình, chênh lệch này quyết định việc có cần thêm cẩu thứ hai hay không.
Chọn đầu bằng hay cần trục nâng
|
Tiêu chí |
Đầu bằng (R-series) |
Cần trục nâng (L-series) |
|
Mặt bằng |
Rộng, ít vật cản |
Hẹp, sát công trình lân cận |
|
Nhiều cẩu trên một công trường |
Dễ bố trí chồng tầng |
Bố trí sát nhau, ít va chạm không phận |
|
Hạn chế không phận / ranh giới |
Cần quét ra ngoài ranh giới |
Thu cần lên để nằm trong ranh giới |
|
Chi phí đầu tư |
Thường thấp hơn ở cùng cấp tải |
Thường cao hơn do cơ cấu nâng cần |
Bảng so sánh hai cấu hình cẩu tháp theo điều kiện công trường.
Quy tắc thực tế: công trình nằm trong khu dân cư đông đúc hoặc giáp đường giao thông chính nên ưu tiên xem xét L-series trước.
Chiều cao công trình và phương án neo, leo tháp
Mỗi cẩu tháp có chiều cao tự đứng giới hạn. Vượt quá chiều cao này, cẩu phải neo giằng vào kết cấu công trình hoặc dùng khung leo trong lõi. Phương án neo ảnh hưởng trực tiếp đến thiết kế kết cấu chịu lực tại điểm neo, vì vậy cần thống nhất với đơn vị thiết kế ngay từ giai đoạn lập biện pháp thi công.
Bố trí vận thăng song song với cẩu tháp
Vận thăng nên được lắp ngay khi phần thân lên khoảng vài sàn đầu tiên, không đợi đến giai đoạn hoàn thiện. Khi đó cẩu tháp chỉ còn phục vụ thép, cốp pha, bê tông, giúp vòng quay sàn ổn định hơn. Số lồng (lồng đơn hay lồng đôi), tải trọng lồng và tốc độ nâng cần tính theo nhân lực cao điểm và khối lượng vật tư hoàn thiện mỗi ngày.
Quý khách có nhu cầu vận thăng đi kèm cẩu tháp Zoomlion có thể yêu cầu chúng tôi tư vấn cấu hình phù hợp theo chiều cao và tiến độ dự án.

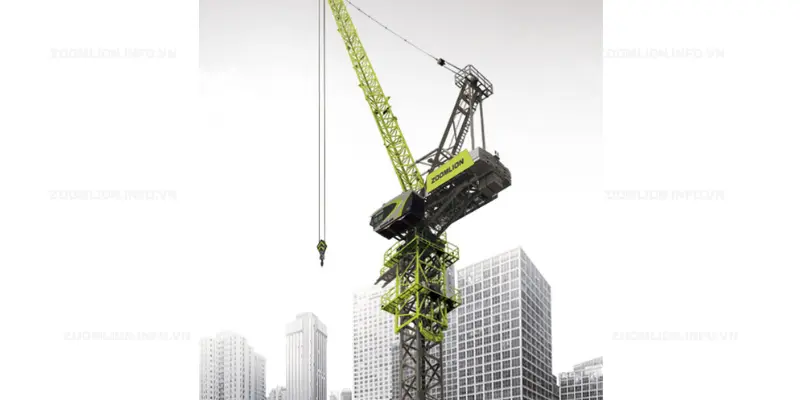

Chi phí đầu tư và vận hành cần tính trước
Giá mua máy chỉ là một phần tổng chi phí sở hữu cẩu tháp. Khi lập dự toán, chủ đầu tư và nhà thầu nên tính đủ các hạng mục sau:
- Giá máy theo cấu hình: chiều dài cần, số đốt tháp, đối trọng, khung leo, cabin.
- Móng cẩu và móng vận thăng: thiết kế theo tải trọng và địa chất thực tế.
- Vận chuyển, lắp dựng, tháo dỡ: bao gồm cẩu phụ trợ khi lắp đặt.
- Kiểm định an toàn: trước khi đưa vào sử dụng và định kỳ theo quy định.
- Điện năng và nhân sự: thợ vận hành, xi nhan, bảo trì có chứng chỉ phù hợp.
- Bảo dưỡng, phụ tùng: cáp, phanh, cơ cấu quay, thiết bị an toàn.
Với dự án ngắn hạn, thuê có thể kinh tế hơn mua. Với doanh nghiệp có chuỗi dự án liên tục hoặc kinh doanh cho thuê thiết bị, đầu tư máy mới thường cho chi phí trên mỗi tháng sử dụng thấp hơn khi khai thác nhiều năm. Chúng tôi sẵn sàng cùng quý khách lập phương án so sánh dựa trên số liệu dự án cụ thể.

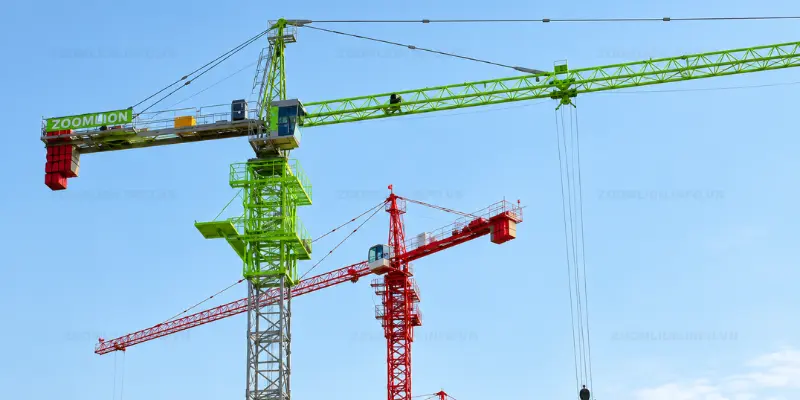

An toàn, kiểm định và dịch vụ sau bán hàng
Cẩu tháp và vận thăng thuộc nhóm thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, phải được kiểm định trước khi sử dụng và định kỳ trong quá trình vận hành. Người vận hành phải được đào tạo, có chứng chỉ phù hợp.
Các dòng cẩu tháp Zoomlion được trang bị hệ thống giới hạn tải và giới hạn mô men nhằm ngăn thao tác vượt biểu đồ tải. Tuy vậy, an toàn thực tế còn phụ thuộc vào móng, neo giằng, quy trình lắp dựng và bảo trì định kỳ.
Khi đầu tư cẩu tháp vận thăng Zoomlion qua chúng tôi, quý khách được hỗ trợ:
- Tư vấn chọn model và bố trí cẩu theo mặt bằng.
- Cung cấp datasheet, biểu đồ tải đúng phiên bản máy.
- Hướng dẫn lắp dựng, vận hành và bảo dưỡng.
- Cung cấp phụ tùng chính hãng và hỗ trợ kỹ thuật sau bán hàng.
Câu hỏi thường gặp về cẩu tháp vận thăng Zoomlion
Cẩu tháp và vận thăng khác nhau thế nào?
Cẩu tháp nâng và di chuyển mã hàng nặng theo phương ngang lẫn phương đứng trong vùng quay của cần. Vận thăng chỉ nâng theo phương đứng dọc mặt công trình, chuyên chở người và vật tư rời.
Chỉ số "10" hay "20" trong tên model cẩu tháp Zoomlion nghĩa là gì?
Đó là tải trọng nâng tối đa tính bằng tấn, chỉ đạt được ở tầm với gần thân tháp. Ở tầm với xa, tải cho phép thấp hơn theo biểu đồ tải.
Công trình 20–30 tầng nên dùng cẩu tháp loại nào?
Phần lớn công trình nhà ở quy mô này dùng cẩu tháp tải tối đa 10 tấn như R135-10RA, R275-10RB hoặc L125-10RA. Lựa chọn cụ thể phụ thuộc mặt bằng, tầm với cần thiết và cấu kiện nặng nhất.
Khi nào nên chọn cẩu tháp cần trục nâng thay vì đầu bằng?
Khi mặt bằng hẹp, công trình sát nhà dân hoặc đường giao thông, hoặc nhiều cẩu phải làm việc gần nhau. Cần trục nâng giúp thu gọn vùng quét của cần.
Giá cẩu tháp Zoomlion bao nhiêu?
Giá phụ thuộc model, chiều dài cần, chiều cao tháp, phụ kiện và điều kiện giao hàng. Quý khách vui lòng gửi thông tin dự án để nhận báo giá chính xác theo cấu hình.
Cẩu tháp có cần kiểm định trước khi sử dụng không?
Có. Cẩu tháp và vận thăng phải được kiểm định an toàn trước khi đưa vào sử dụng, sau mỗi lần lắp dựng lại và định kỳ theo quy định hiện hành.
Nhận tư vấn và báo giá cẩu tháp vận thăng Zoomlion
Cẩu tháp vận thăng chọn đúng từ đầu giúp công trình giữ vòng quay sàn ổn định, hạn chế chi phí phát sinh và đảm bảo an toàn suốt giai đoạn thi công phần thân. Với 5 model từ R135-10RA đến L760, danh mục cẩu tháp Zoomlion đáp ứng từ công trình nhà ở quy mô vừa đến siêu cao tầng và hạ tầng lớn.
Quý khách vui lòng gửi mặt bằng tổng thể, chiều cao công trình và danh sách cấu kiện nặng nhất cho chúng tôi qua hotline 0967829901 hoặc Zalo cùng số để được đội ngũ kỹ thuật Zoomlion tư vấn model và gửi báo giá chi tiết.
